JTY-GM-GSTN9811(Ex)/T防爆點型光電煙感
| 型號 | JTY-GM-GSTN9811(Ex)/T |
| 工作電壓 |
信號總線電壓：總線24V 允許范圍：16V～28V |
| 工作電流 |
監視電流≤0.3mA 報警電流≤1.0mA |
| 指示燈 | 紅色，巡檢時閃爍，報警時常亮 |
| 防爆標志 | Ex ib IIC T6 Gb |
| 防爆合格證號 | CE16.2221 |
| 安全柵參數 | U0=28V I0=115mA C0=0.083μF L0=4mH P0=0.8W |
| 設備最大輸入參數 | Ui=28V Ii=115mA Ci=0 Li=0 Pi=0.8W |
| 保護面積 | 當空間高度為6米～12米時，一個探測器的保護面積，對一般保護場所而言為80平方米。空間高度為6米以下時，保護面積為60平方米。具體參數應以《火災自動報警系統設計規范》（GB 50116）為準 。 |
| 線制 | 信號二總線無極性 |
| 編碼方式 | 電子編碼（編碼范圍為1～242） |
| 使用環境 |
溫度：-10℃～+55℃ 相對濕度≤95%，不凝露 |
| 外形尺寸 | 直徑：103mm 高；55mm（帶底座） |
| 殼體材料和顏色 | 防爆ABS，瓷白 |
| 重 量 | 約185g |
| 安裝孔距 | 45mm～75mm |
| 執行標準 | GB 4715-2005、GB 3836.1-2010、GB 3836.4-2010 |

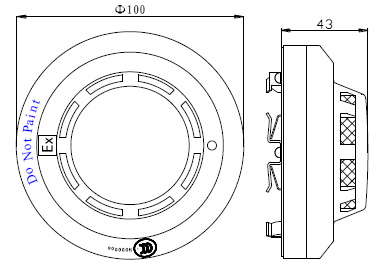

探測器外形示意圖
2.工作原理
探測器采用紅外線散射原理探測火災，在無煙狀態下，只接收很弱的紅外光，當有煙塵進入時，由于散射作用，使接收光信號增強，當煙塵達到一定濃度時，可輸出報警信號。為減少干擾及降低功耗，發射電路采用脈沖方式工作，可提高發射管使用壽命。
五、海灣JTY-GM-GSTN9811(Ex)/T探測器安裝與接線
警告：安裝及布線應嚴格按照防爆產品相關安裝規范執行。
1.探測器安裝方式如下圖所示。
探測器安裝示意圖
2.接線方式
探測器的防爆底座示意圖如圖所示。底座上有4個導體片，布線管內的探測器總線分別接在任意對角的二個接線端子上（不分極性），另一對導體片用來輔助固定探測器。。
探測器與防爆定位底座上有定位凸棱，使探測器具有唯一的安裝位置。防爆定位底座A、B處有兩個凸棱，探測器防爆定位中扣側面C處有一個凸棱。裝配時，將探測器C對準防爆定位底座A處，順時針旋轉至B處即可安裝好探測器。
探測器底座示意圖
3.布線要求
底座接線電纜均選用截面積不小于1.0mm2的本安電纜，且電纜間分布電容不得大于0.083μF，分布電感不得大于4.0mH。
注：為避免接線混亂，應采用不同顏色的線進行區別。
