海灣GST-QKP01型氣體滅火控制器/火災報警控制器接線安裝技術

2.1 特點

GST-QKP01 氣體滅火控制器 /火災報警控制器（簡稱為 GST-QKP01）是海灣公司為適應工程設

計的需要而開發的。GST-QKP01 具有火災探測報警和氣體滅火控制雙重功能，可配接各種編碼火災

探測器、手動報警按鈕、緊急啟/停按鈕、聲光警報器、氣體釋放警報器、手自動轉換開關以及輸

出模塊，實現 1 個防火區的火災報警和氣體滅火控制。

GST-QKP01 滿足 GB 4717-2005 《火災報警控制器》、GB 16806-2006《消防聯動控制器》中有關

氣體滅火控制器的要求，為室內使用設備。GST-QKP01 具有以下特點：

? 配置靈活、可靠性高

? 功能強、控制方式靈活

? 窗口化、漢字菜單式顯示界面

? 模塊式開關電源

GST-QKP01 并且具有火災探測及報警功能；能控制實現氣體滅火設備的啟動噴灑；GST-QKP01 收

到啟動控制信號后能啟動現場的區域訊響器報警、自動顯示延時且指示延時時間；并聯動啟動輸出

模塊實現關閉門窗、防火閥和停止空調等功能；延時啟動的延時時間在 0～30 秒連續可調；具有停

動功能；具有手自動轉換功能；自身帶有備電，在主電缺失時可自動進入備電運行狀態，能給備電

充電并有備電保護功能；具有信息記錄、查詢功能，可保存最后的 999 條記錄。

2.2 主要技術指標

1) 工作電壓：交流 AC220V 50/60Hz ，允許電壓變化范圍 AC176V～AC264V；

2) 功耗：監視狀態功耗≤20W；最大功耗≤150W；

3) 備用電源：2 個 DC12V/7Ah 密封鉛酸電池；

4) 氣體噴灑輸出：DC24V/3A，脈沖方式/持續方式，可調；

5) 輔助 24V 電源輸出：最大 0.6A；

6) 電池充電電流：0.6A~0.8A；

7) 液晶屏規格：128×64 點，可同屏顯示 32 個漢字信息；

8) 容量

可帶 1 個區的氣體滅火設備，實現對 1 個防護區的保護。其中所帶設備及數量如下：

? 電磁閥：1 個，額定電壓 DC24V,最大電流 3A；

? 壓力開關：1 個，常開觸點，動作時閉合；

? 區域訊響器：1～5 個，編碼地址范圍 1～90；

? 氣體釋放警報器：1～5 個，編碼地址范圍 1～90；

? 緊急啟/停按鈕和手自動轉換開關：共 1～10 個，編碼地址范圍 1～90；

? 輸出模塊：1～3 個，編碼地址范圍 1～90；

? 點型感煙探測器：1～20 個，編碼地址范圍 1～90；

? 其它探測器（如感溫、火焰等）：1～20 個，編碼地址范圍 1～90；

? 手動報警按鈕：1～10 個，編碼地址范圍 1～90；

? 聲光警報器：1～2 個，非編碼。

（1） 線制

（2） 使用環境

? 工作溫度：-10℃~50℃

? 相對濕度≤95%，不凝露

（3） 外形尺寸：長 413mm×寬 330mm×厚 97mm。

（4） 壁掛安裝于防護區門口，支持上進線方式。

2.3 結構特征、安裝與布線

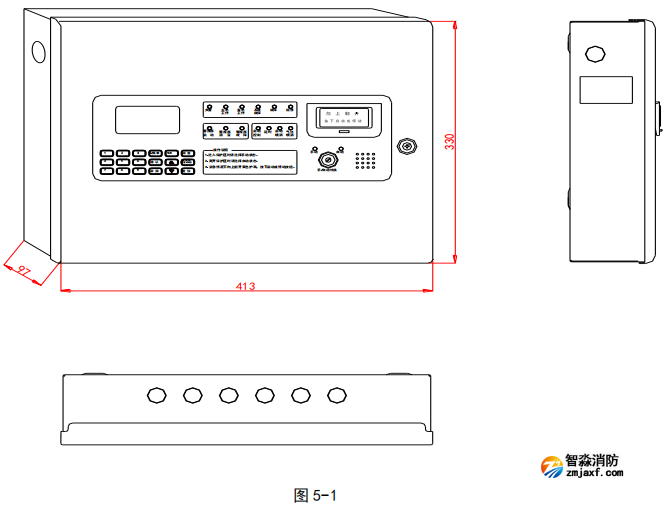

GST-QKP01 外觀示意圖如圖 5-1 所示。

GST-QKP01 采用壁掛式安裝，安裝尺寸如圖 5-2 所示。用 3 個 M6 的膨脹螺栓將其固定在牢固的

墻壁上。

其中：

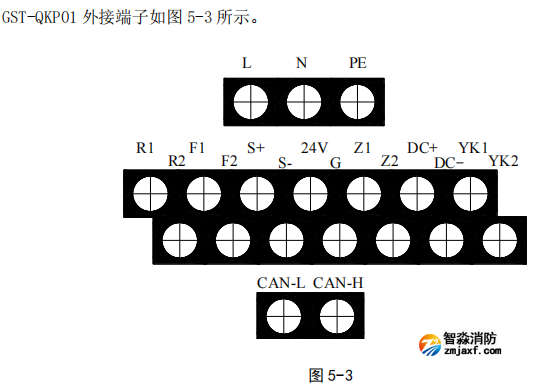

? L、N、PE：交流 220V 接線端子。

? CAN-L、CAN-H：與火災報警控制器/消防聯動控制器相連的通訊總線端子。

? R1、R2：噴灑指示輸出端子，常開觸點，壓力開關動作時閉合。

? F1、F2：故障輸出端子，常開觸點，有故障時閉合。

? S+、S-：聲光驅動輸出端子，接非編碼聲光警報器；有火警動作時啟動輸出 DC24V 信號。

? Z1、Z2：總線輸出端子，連接編碼探測器、手動報警按鈕、緊急啟/停按鈕、區域訊響器、

氣體釋放警報器、輸出模塊、手自動轉換開關等總線設備。

? 24V、G:各區的輔助電源輸出端子，為現場的系統設備如區域訊響器、氣體釋放警報器和輸

出模塊供電。

? DC+、DC-：電磁閥的驅動信號輸出端子，通常該端子間輸出電壓小于 DC0.7V，啟動時輸出

DC24V 電壓且最大 3A 的信號。終端匹配電阻為 4.7kΩ/0.25W。

? YK1、YK2：氣體釋放反饋信號輸入端，應輸入動合型干觸點信號。其終端匹配電阻為

4.7kΩ/0.25W。

布線要求:

? 通信總線(Z1,Z2)應選用截面積≥1.0mm2的雙絞線，最長不超過 500m。

? 電源輸出(24V,G)連接線應選用截面積 1.0~2.0mm2

RV 線，最長不超過 500m。

? 驅動鋼瓶輸出端（DC+,DC-）連接線應選用截面積≥1.5mm2

RV 線。如果電纜長度大于 50m，

則選用截面積≥2.5mm2

RV 線。應計算線損壓降、保證電磁閥的最低工作電壓。

? 外接通訊總線連線應選用截面積≥1.0mm2 雙絞線，配置 CAN 通訊卡時最大線長不超過

3000m。

? 其它端子連接線應選用截面積≥1.0mm2

RV 線。

? 交流電源線應采用耐壓 750V 以上的三芯絕緣線。

? 機殼接地線宜用 4mm2的銅導線，接地電阻應小于 4Ω。

2.4 應用方法

GST-QKP01 可通過本地網卡與火災報警控制器/消防聯動控制器聯網，示意圖如圖 5-4 所示。

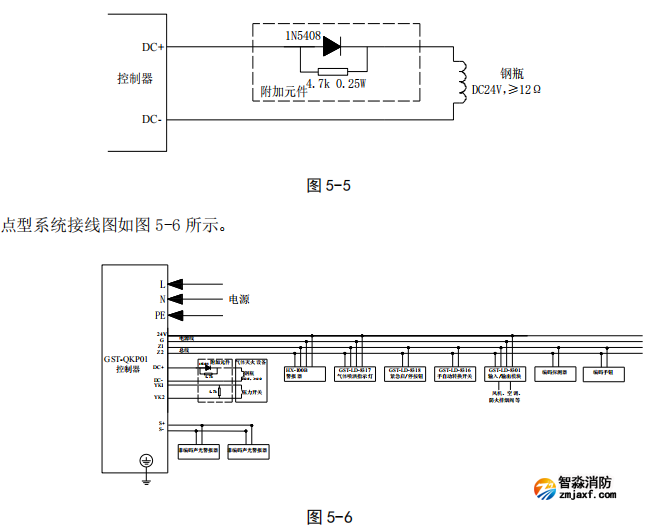

GST-QKP01 驅動鋼瓶電磁閥輸出的布線方式如圖 5-5 所示。附加元件應置于線路的末端、接近

鋼瓶電磁閥處。
