GST-LD-8317氣體噴灑指示燈結構特征、安裝與布線
GST-LD-8317是海灣氣體噴灑指示燈，本文將詳細介紹海灣8317氣體釋放燈結構特征、安裝與布線。

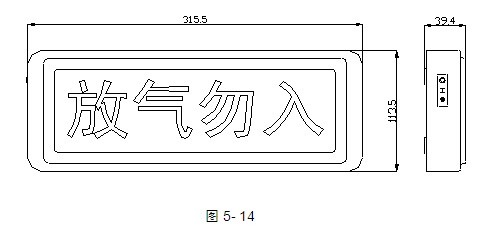

GST-LD-8317噴灑燈外形示意圖如圖5-14所示。
GST-LD-8317氣體噴灑指示燈尺寸圖

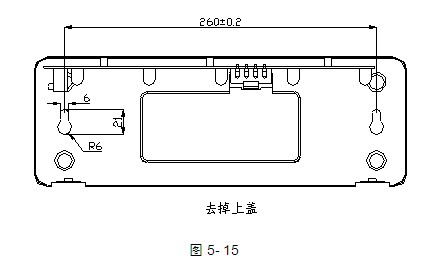

噴灑燈安裝方式采用壁掛方式。先安裝兩只M6×60膨脹螺栓，安裝孔距為260mm（見圖5-15），再將噴灑燈接好線，調節好膨脹螺栓的高度，將噴灑燈緊掛在墻上。也可將外殼上蓋打開，把膨脹螺栓的螺母擰緊。
GST-LD-8317氣體噴灑指示燈安裝圖
GST-LD-8317噴灑燈端子示意圖如圖5-16所示。
GST-LD-8317氣體噴灑指示燈接線端子圖
D1、D2：接DC24V，無極性。
Z1、Z2：接控制器兩總線，無極性
布線要求：信號總線Z1、Z2采用阻燃RVS雙絞線，截面積≥1。0mm2；電源線D1、D2采用阻燃BV線，截面積≥1。5mm2。
海灣GST-LD-8317氣體噴灑指示燈應用方法

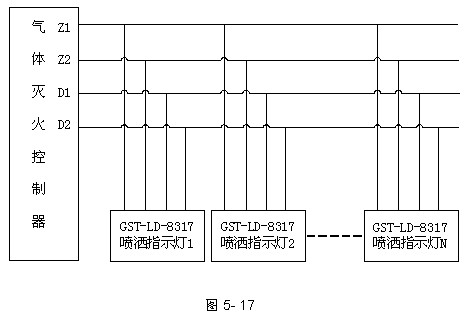

噴灑燈與氣體滅火控制器的總線和電源DC24V相連，實現噴灑噴灑功能。具體連接方法如圖5-17所示。
