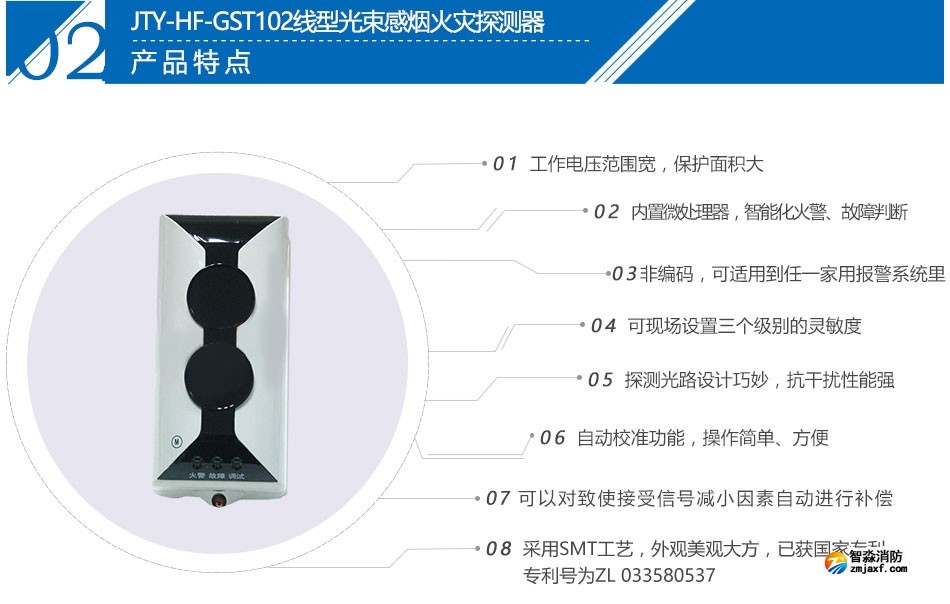

JTY-HF-GST102型線型光束感煙火災探測器為非編碼型反射式線型紅外光束感煙火災探測器。探測器必須與反射器配套使用，但需要根據二者間安裝距離的不同決定使用一塊或四塊反射器。探測器主要具有以下特點：

（1）將發射部分、接收部分合二為一，安裝簡單、方便，光路準直性好；

（2）具有自動校準功能，確保可以由單人在短時間內完成調試，操作簡單、方便；

（3）具有自診斷功能，可以監測探測器的內部故障；

（4）具有自動補償功能，對于一定程度上的灰塵污染、位置偏移及發射管的老化等致使接收信號減小的因素可自動進行補償；

（5）可現場設置三個級別的靈敏度，適用于不同揚塵程度的場所；

（6）具有火警、故障無源輸出觸點；

（7）探測光路設計巧妙，抗干擾性能強；

（8）密封設計，具有防水性能；

（9）專利產品，專利號為ZL03358053.7。

主要技術指標

（1）電源電壓：DC15V～DC28V

（2）電源電流：

     調試電流≤20mA

     監視電流≤12mA

     報警電流≤22mA

（3）靈敏度等級

     一級：1.3±0.3dB

     二級: 1.7±0.3dB

     三級: 2.3±0.3dB

（4）指示燈：

     調試狀態：綠色和黃色指示燈以特定的方式點亮或閃亮

     正常監視狀態：紅色指示燈周期性閃爍

     火警狀態：紅色指示燈常亮，黃色指示燈熄滅

     故障狀態：黃色指示燈常亮

     光路被全部遮擋：探測器先報故障并點亮黃色指示燈，20s～40s內探測器報火警，并由控制器點亮紅色指示燈，熄滅黃色指示燈

（5）保護面積：

     探測器最大保護面積為14×100＝1400m2，最大寬度為14m

（6）使用環境：

     溫度：-10℃～+50℃

     相對濕度≤95%，不結露

（7）外形尺寸：

     長度：206mm  寬度：95mm  厚度：95mm
