特點

海灣GST-LD-IE8301輸入/輸出模塊，是一款功能強大、應用廣泛的編碼工業模塊。模塊可以通過 設置不同的工作模式，實現下列功能：啟動消防聯動設備，如排煙閥、送風閥、防火閥等，同時接 收設備的動作回答信號。模塊不能用于氣體滅火設備的控制。  模塊符合 GB 16806-2006 中的相關規定。本模塊主要具有以下特點：

(1) 抗電磁干擾能力卓越。

(2) 可直接控制交流 220V 供電設備。

(3) 輸入輸出端均有檢線功能。

(4) 工作模式可通過電子編碼器設置，以實現不同的功能。

(5) 地址碼為電子編碼，可由電子編碼器設置，也可由控制器更改，工程調試靈活簡便。

主要技術指標

(1) 工作電壓：總線電壓：24V 允許范圍：16V～28V   電源電壓：DC24V 允許范圍：DC20V～DC28V

(2) 工作電流：總線電流≤0.6mA   電源監視電流≤15mA

(3) 輸出   繼電器輸出：一組常開/常閉觸點，容量為 AC220V/5A 或 DC30V/5A   DC24V 輸出：最大輸出電流為 1A

(4) 指示燈  輸入指示燈：紅色，正常監視狀態閃亮，有輸入信號時點亮；  輸出指示燈：紅色，啟動輸出時點亮，其它狀態熄滅。

(5) 工作模式：共有多種工作模式，可通過設置不同的參數來選擇工作模式

(6) 使用環境：溫度：-40℃～+70℃   相對濕度≤95%，不結露   可室外使用

(7) 外殼防護等級：IP67

(8) 外形尺寸：195mm×275mm×86mm

結構特征、安裝與布線

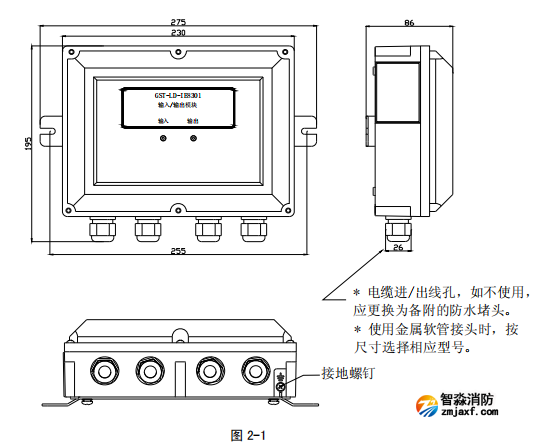

模塊的外形尺寸及結構如圖 2-1 所示。

模塊具有兩種安裝方式：一種是利用底殼背面兩個 M5 孔安裝到行架上，安裝孔距為 185mm（如 圖 2-2 左側圖所示）；另一種是利用安裝板安裝，可以安裝到墻上或行架上，安裝孔距為 255mm（如 圖 2-2 右側圖所示）。安裝到墻上建議使用 2 個 M6 膨脹螺栓，安裝到行架上建議使用 2 個 M6 螺釘組合件。

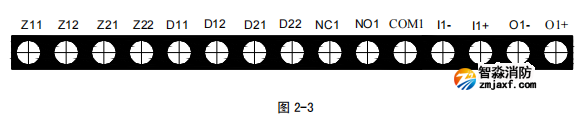

其中： Z11、Z12：接控制器總線，無極性；

Z21、Z22：用于 Z11、Z12 總線的分線；

D11、D12：接 DC24V 電源，無極性；

D21、D22：用于 D11、D12 電源的分線；

NC1、NO1、COM1：繼電器無源常閉常開輸出端子；

I1-、I1+：輸入端子；

O1-、O1+：DC24V 輸出端子，O1+為正，O1-為負。

布線要求：因防護要求建議使用外徑φ8～φ10 的電纜線?？偩€可以采用雙絞線，但要求用生料 帶將通過接頭部分的線纏繞至外徑φ8～φ10。DC24V電源線采用標稱截面積≥1.5mm2 的銅芯電纜線； 其它采用標稱截面積≥1.0mm2 的銅芯電纜線。不進線的電纜接頭應更換為備附的防水堵頭。

對于金屬軟管線纜，請根據電纜接頭的尺寸（如圖 2-1 所示）選擇合適的金屬軟管接頭配接。

布線應符合使用環境的要求，如耐熱、耐腐蝕、防火等。

模塊控制交流 220V 設備或者外接安全柵組成本安防爆系統時，外殼必須可靠接地。

應用方法

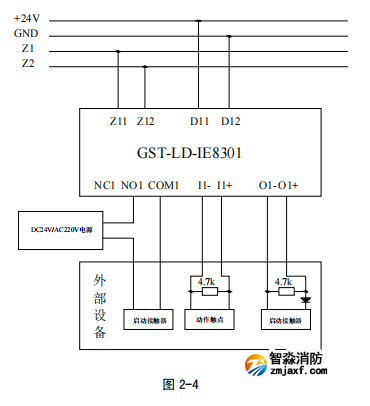

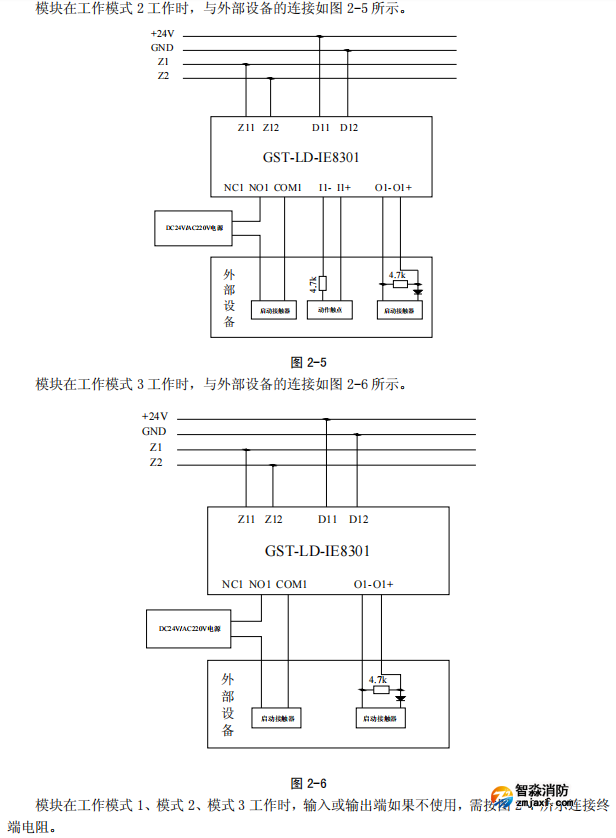

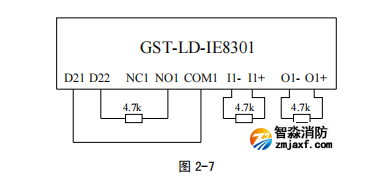

模塊在工作模式 1 工作時，與外部設備的連接如圖 2-4 所示。
